PERFILES ESTRUCTURALES: TIPOS, APLICACIONES Y CÓMO ELEGIR EL MEJOR PARA TU PROYECTO

En el mundo de la construcción y la industria metalúrgica, los perfiles estructurales juegan un papel fundamental. Son la base de edificaciones, puentes, naves industriales y muchas otras estructuras que requieren resistencia y estabilidad.
En este blog, te explicaremos todo lo que necesitas saber sobre los perfiles estructurales: sus tipos, aplicaciones y cómo seleccionar el mejor para tu proyecto. ¡Sigue leyendo y descubre por qué confiar en Dipac para tus necesidades de metalurgia!

¿QUÉ SON LOS PERFILES ESTRUCTURALES?

Los perfiles estructurales son elementos fabricados en acero u otros metales que se utilizan para soportar cargas y dar forma a diferentes estructuras. Se caracterizan por su alta resistencia y durabilidad, lo que los convierte en piezas clave en la construcción y la ingeniería.

En el Ecuador existen básicamente tres tipos de aceros estructurales utilizados en la construcción, según se muestra en la Tabla 1. Estos aceros son utilizados para la construcción de todo tipo de infraestructura, como son puentes, edificios, torres, etc.

Hasta hace aproximadamente una década, el acero ASTM A36 fue el mayormente utilizado para naves industriales, edificios residenciales y de oficinas. Sin embargo, éste está siendo reemplazado por el ASTM A572 Gr. 50 debido a sus mejores propiedades mecánicas.

Fy=  Esfuerzo de fluencia, a partir de aquí la viga empieza a deformarse.

Fu=  Esfuerzo último, después de llegar a este esfuerzo el perfil falla.

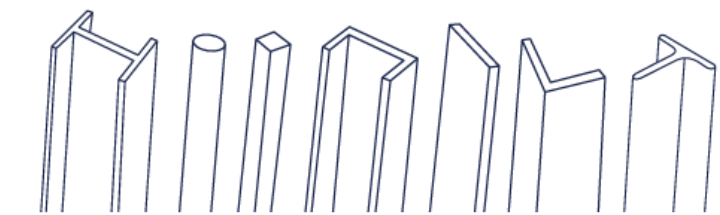

TIPOS DE PERFILES ESTRUCTURALES

Existen varios tipos de perfiles estructurales, cada uno con características específicas que los hacen ideales para distintos usos:

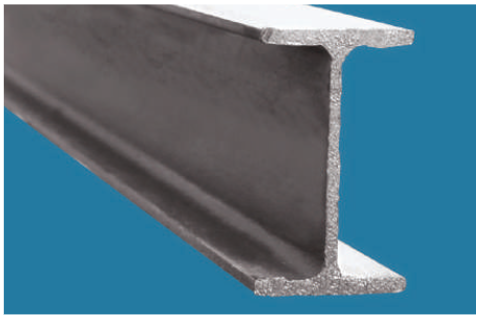

• Perfil I o H: Son los más utilizados en la construcción de vigas y columnas debido a su gran capacidad de carga y estabilidad. Se emplean en estructuras de puentes, edificios y naves industriales.

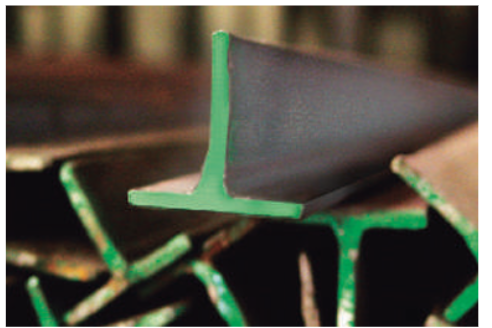

• Perfil T: Se emplea en estructuras metálicas ligeras, barandas y ciertos elementos arquitectónicos.

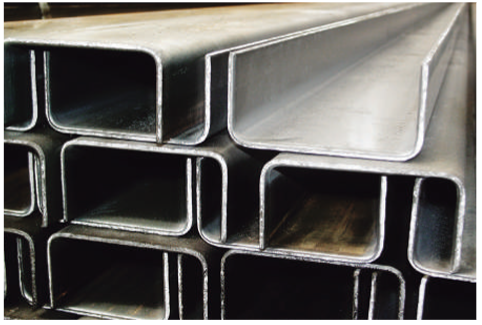

• Perfil U o Canal U: Se usa principalmente en estructuras que requieren soportes intermedios, marcos de puertas, ventanas y carrocerías metálicas.

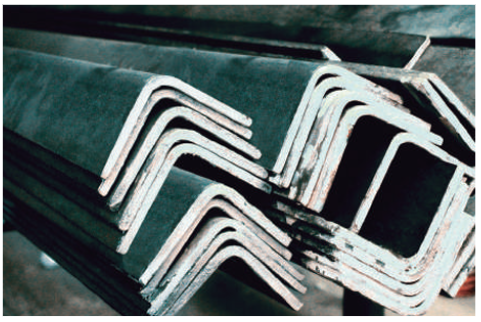

• Perfil L o Ángulo Doblado:Su diseño permite ser utilizado en refuerzos estructurales, bastidores y soportes de maquinaria.

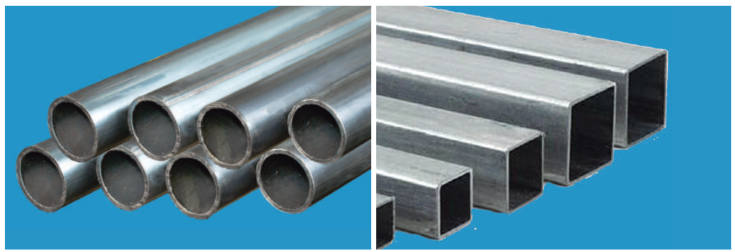

• Tubos estructurales: Ideal para estructuras livianas, muebles metálicos, portones y cerramientos.

APLICACIÓN DE LOS PERFILES ESTRUCTURALES

En un país con una geografía tan diversa como Ecuador, los perfiles estructurales tienen aplicaciones clave en:

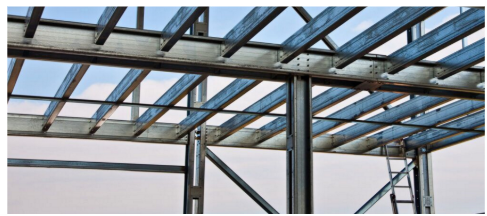

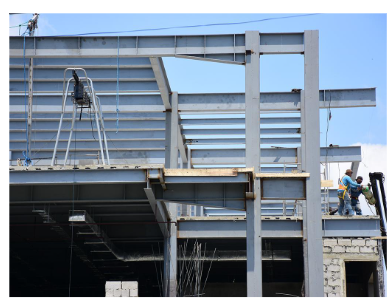

• Construcción de Edificios: Desde viviendas hasta rascacielos en ciudades como Quito y Guayaquil.

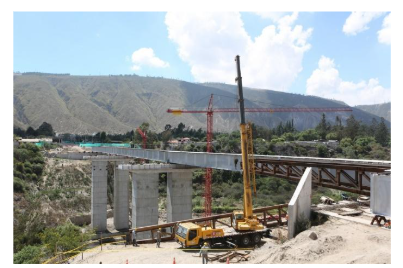

• Puentes y Infraestructura Vial: Para conectar regiones y superar desafíos geográficos.

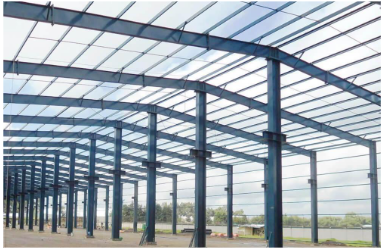

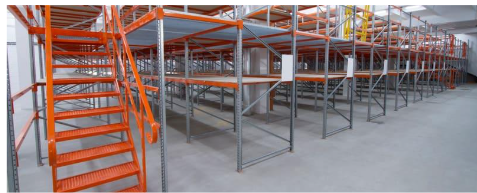

• Estructuras Industriales: Naves, almacenes y plataformas en sectores como el petrolero y agroindustrial.

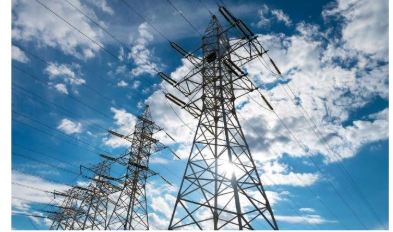

• Proyectos de Energía: Soporte para torres de transmisión y paneles solares.

¿CÓMO ELEGIR EL PERFIL ADECUADO PARA TU PROYECTO?

Para seleccionar el perfil estructural más adecuado, considera los siguientes aspectos:

Determinar la Carga:

• Estructuras de soporte primario: Perfiles H o I, debido a su resistencia a cargas pesadas.

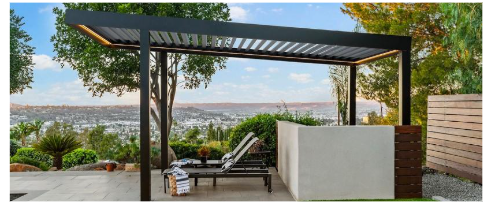

• Estructuras decorativas o ligeras: Perfiles L, doble C o tubulares, que ofrecen una apariencia estética y fácil manejo.

• Soportes y marcos temporales: Perfiles U, por su facilidad de instalación y costo accesible.

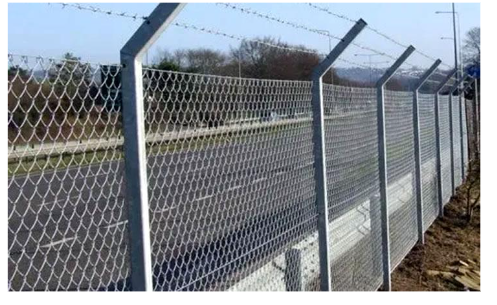

• Para estructuras que requieren resistencia y ligereza, como cercas, los perfiles tubulares son la mejor opción.

Evaluar el Entorno:

• Si la estructura estará al aire libre, selecciona acero con tratamiento anticorrosivo, aplicando la norma ASTM A588.
• En ambientes interiores, puedes optar por perfiles de acero negro, que son más económicos.

Revisar las Especificaciones Técnicas:

• En el caso de edificaciones, la Norma Ecuatoriana de la Construcción cuenta con una guía para estructuras de acero y una normativa para la construcción de viviendas de hasta dos pisos con luces de hasta 5 metros (NEC-SE-VIVIENDA), te recomendamos consultar aspectos importantes en esta normativa.

Consultar Tablas de Diseño:

• Por ejemplo, un acero ASTM A572 Gr. 50 ofrece buena resistencia y ductilidad, ideal para zonas sísmicas.

Considera las Condiciones Ambientales:

• En la Costa, es clave usar perfiles resistentes a la corrosión. En la Sierra, se requieren perfiles que soporten bajas temperaturas y vientos fuertes.

Cumple con Normativas Locales:

• En la Costa, es clave usar perfiles resistentes a la corrosión. En la Sierra, se requieren perfiles que soporten bajas temperaturas y vientos fuertes.

Optimiza Costos y Recursos:

• En la Costa, es clave usar perfiles resistentes a la corrosión. En la Sierra, se requieren perfiles que soporten bajas temperaturas y vientos fuertes.

Consulta con expertos:

• Si la edificación supera los limites mencionados en el apartado de “revisión de especificaciones técnicas”, te recomendamos consultar con un Ingeniero Civil o Ingeniero Mecánico que se especialice en estructuras, ya que se deberá hacer un análisis sismorresistente.

Elegir el perfil estructural adecuado es esencial para garantizar la seguridad y eficiencia de tu proyecto. En nuestro negocio de productos de acero en Ecuador, contamos con una amplia variedad de perfiles estructurales de alta calidad para satisfacer las necesidades de la industria y la construcción. Contáctanos y recibe asesoría personalizada para tu próximo proyecto.
